شركة الاتحاد لصناعة الأنابيب
نظام أنابيب HDPE المعزولة مسبقًا
حلول أنابيب معزولة بالمصنع لشبكات التبريد والتدفئة والمياه المبردة والتطبيقات الصناعية الصعبة.
مصمم لتحقيق أعلى كفاءة حرارية
تحافظ أنابيب UPI المعزولة مسبقًا على درجة حرارة السوائل المنقولة وتحد من فقد الطاقة. ويُصنع النظام في ظروف مصنع محكمة لتحقيق تكامل العزل والمتانة والتشغيل الموثوق طوال العمر الافتراضي. تُصنع الأنابيب والوصلات وفقًا للمواصفة EN 253:2009.
كفاءة حرارية
تقليل فقد الحرارة والمحافظة على درجة حرارة السائل لرفع كفاءة التشغيل.
متانة عالية
مصمم لعمر خدمة طويل في ظروف التشغيل والبيئات الصعبة.
جودة مضمونة
تصنيع واختبارات محكومة بالمصنع لتلبية متطلبات المشاريع والمعايير الدولية.
تركيب الأنبوب من ثلاث طبقات
1. الأنبوب الداخلي HDPE
أنبوب خدمة PE100 لنقل السوائل، يتميز بمقاومة المواد الكيميائية والمرونة والأداء المانع للتسرب.
2. عزل فوم البولي يوريثان
فوم بولي يوريثان صلب وعالي الكثافة يحد من انتقال الحرارة ويحافظ على كفاءة العزل.
3. الغلاف الخارجي HDPE
يحمي العزل من الرطوبة والأشعة فوق البنفسجية والصدمات الميكانيكية والعوامل الخارجية.
الاستخدامات
- أنظمة التبريد المركزي
- شبكات المياه الساخنة والباردة للمباني
- أنظمة التدفئة المركزية
- نقل الغاز والبخار والوقود وزيوت التشحيم
- تطبيقات النفط والغاز
- العمليات الصناعية المرتبطة بدرجات الحرارة
مواصفات أنبوب الخدمة
أنبوب داخلي HDPE PE100
الخامة: بولي إيثيلين عالي الكثافة PE100 لتطبيقات الضغط.
المواصفة: ISO 4427-2
نطاق الأقطار: من 20 مم إلى 1200 مم
فئات SDR المتاحة: SDR 17 وSDR 11 وSDR 9 وSDR 7.4
مميزات النظام
قوة ميكانيكية وأداء هيدروليكي ممتاز ومقاومة للتآكل وعمر خدمة طويل، مع التوافق مع اللحام التناكبي واللحام الكهربائي.

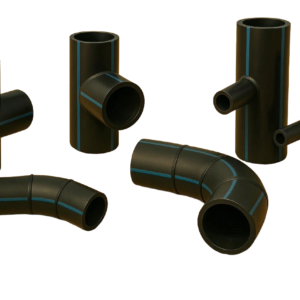

الوصلات المعزولة مسبقًا
تُصنع وصلات HDPE PE100 بالمصنع لتتوافق مع نظام الأنابيب ومع طرق اللحام التناكبي والكهربائي.
الأكواع
زوايا 15° و22.5° و30° و45° و60° و90°.
التيهات والمخفضات
تي متساوٍ وتي مخفض ومخفضات مركزية وغير مركزية.
ملحقات النظام
محولات فلنجية وأغطية نهايات ووصلات خاصة حسب الطلب.
تُعزل الوصلات بفوم PU، وتُختبر بالضغط قبل العزل، ثم تُحمى بطبقة PE عالية الأداء وتُغلق نهايات العزل لمنع دخول الرطوبة.
العزل الحراري بفوم البولي يوريثان الصلب
الحقن بالضغط العالي
يُحقن فوم PU ذو الخلايا المغلقة تحت ضغط مرتفع لملء المسافة بين أنبوب الخدمة والغلاف الخارجي في عملية مستمرة.
- فقد حراري منخفض
- مقاومة للرطوبة
- قوة ميكانيكية عالية
- ثبات أبعادي ممتاز
- عمر خدمة طويل
| الخاصية | القيمة |
|---|---|
| الموصلية الحرارية (λ) | ≤ 0.033 W/m·K |
| الكثافة | 40–80 kg/m³ |
| مقاومة الضغط عند تشوه 10% | ≥ 0.30 MPa |
| مقاومة القص | ≥ 0.26 MPa |
| قابلية الاشتعال | DIN 4102 B3 |
| السُمية | غير سام |
أبعاد الغلاف الخارجي HDPE
| القطر الخارجي (مم) | سُمك الجدار (مم) | السماحية | الطول |
|---|---|---|---|
| 125 | 2.5 | ± 1 مم | حتى 12 م |
| 140 | 3.0 | ± 1 مم | حتى 12 م |
| 160 | 3.0 | ± 1 مم | حتى 12 م |
| 180 | 3.0 | ± 1 مم | حتى 12 م |
| 200 | 3.2 | ± 1 مم | حتى 12 م |
| 225 | 3.5 | ± 1 مم | حتى 12 م |
| 250 | 3.9 | ± 1 مم | حتى 12 م |
| 280 | 4.4 | ± 1 مم | حتى 12 م |
| 355 | 5.6 | ± 1 مم | حتى 12 م |
| 400 | 6.3 | ± 1 مم | حتى 12 م |
| 450 | 7.0 | ± 1 مم | حتى 12 م |
| 500 | 7.8 | ± 1 مم | حتى 12 م |
| 560 | 8.8 | ± 1 مم | حتى 12 م |
| 630 | 9.8 | ± 1 مم | حتى 12 م |
| 800 | 12.5 | ± 1 مم | حتى 12 م |
تتوفر أقطار حتى 1600 مم بمواصفات مختلفة حسب الطلب، ويُحدد سُمك العزل وفق ظروف التشغيل والحسابات الحرارية للمشروع.
التوصيل والحماية والتداول
حماية موثوقة للوصلات
توفر حماية مانعة لتسرب المياه واستمرارية للعزل وحماية ميكانيكية وأداءً طويل الأجل.
التخزين والنقل
تُنقل الأنابيب على مركبات مسطحة مع دعامات موزعة وخالية من الحواف الحادة. يجب عدم إسقاط الأنابيب أو جرها أو دحرجتها على الأرض أو استخدام السلاسل والخطافات المعدنية.
الجودة والشهادات والاعتمادات
للأنابيب والوصلات HDPE المستخدمة في تطبيقات الضغط.
مواد معتمدة وفق نظام استشارات لوائح المياه.
مصنّع معتمد (PMT) ومورد معتمد لدى شركة المياه الوطنية.
هل تحتاج إلى حل يناسب مشروعك؟
تواصل مع شركة الاتحاد لصناعة الأنابيب للدعم الفني واختيار الأقطار وسُمك العزل وخدمات اللحام بالموقع.
